細節決定成敗-共模電感在移動電源里的應用
2022-09-30 18:53:37
1503
今天來聊聊共模電感在移動電源里面的細節布局以及應用，看小小的電感元器件如何成為電路中不可缺少的一部分，在電路中究竟起什么作用？蘇州谷景電子員工拆解了一個壞掉的移動電源，發現移動電源內部電路板上的電子元器件排列整齊，尤其里面共模電感的布局是滿滿的細節體現，話不多說，直接上圖。

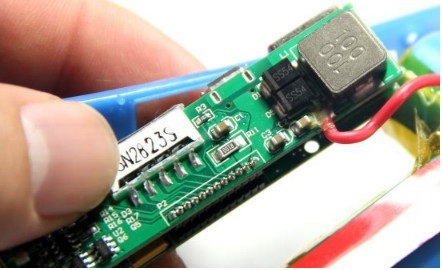

圖中的大電子元器件很多人誤以為是電容，但其實是貼片共模電感，與一般的非屏蔽共模電感不同，是全封閉式的屏蔽貼片共模電感。與相比于一般共模電感成本相差很大，在電路中起到減少電磁輻射干擾的作用，在電路設計中，共模電感起EMI濾波的作用，用來抑制高速信號線產生的電磁波向外輻射發射。簡單一句話來描述，共模電感主要用于隔離電器內部與外線間的高頻串?dāng)_（EMI）。
不配備共模電感的移動電源或許可以使用，但在使用過程中出現高頻率的吱吱吱聲，實在不能接受。市面上移動電源多采用屏蔽式和非屏蔽式共模電感，而采用屏蔽式共模電感則是更加追求完美的表現，對于現今越來越挑剔的社會，誰能做好細節則能夠獲得成功。
